Beschrijving
Hieronder volgt een korte beschrijving van mijn DIY full-range Elektrostaten.
Het zijn gesegmenteerde full-range draadstator esl met buitenafmetingen van 164 x 37 cm.
De voorkant van de luidspreker helt iets achterover waardoor deze goed blijft staan en het oor op een luisterafstand van zo’n 3 meter zich ongeveer in het midden van de esl bevindt.
Het houten frame is gemaakt van massief hardhout voor extra stevigheid.
- De esl-draadstatoren zijn gemaakt van Trespa met de afmetingen van: 149 x 33 cm, de foliemaat is: 140 x 27 cm.
- De folie-statordraadafstand is 2.6 mm, de onderlinge statordraad-hartafstand 3 mm en de statordraad-openheid zo’n 50%.
- Per stator zijn 86 draden gebruikt welke 7-voudig zijn gesegmenteerd in de draadaantallen: 22-12-6-6-6-12-22.
- De dikte van de Mylar®-folie is 4 mu en is gecoat met hoogohmige EC-coating.
- Het statordraad is soepel, geïsoleerd PVC-draad van 0,5 mm² en een buitendiameter van 1,6 mm.
- De toegepaste step-up trafo is een ringkern met een step-up verhouding van: 1:150.
- De HS-spanningsunit is een mooie cascade schakeling.
Er is een zeer uitgebreide bouwbeschrijving met meetgegevens in .pdf beschikbaar
Vraagprijs is een richtprijs u mag een tegenbod doen mits redelijk.

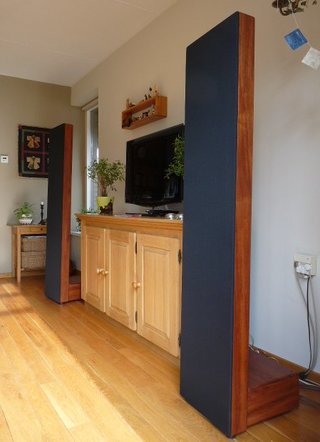

Foto is van de aangeboden exemplaren maar niet door mijzelf gemaakt.
